Product Overview
近年來，隨著“碳達峰、碳中和”目標的提出，風力發電行業發展迅速。

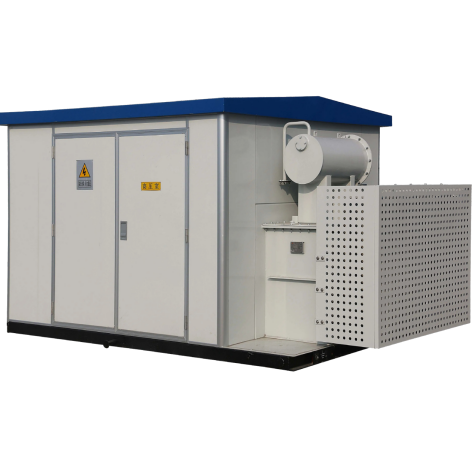

目前，我國主流的風力發電機輸出電壓為690V，必須通過升壓來達到長距離送電的目的。我司開發的YB□-40.5/0.69高壓/低壓預裝式變電站是一款專門用于風力發電機出口，集成低壓開關、升壓變壓器、高壓開關、保護測控裝置等一體化的高低壓成套設備。
針對風力發電的特殊性，為用戶提供理想的解決方案，我司為用戶提供了兩種不同結構的箱變供您選擇.
Technical Parameter
| 序號 | 性能指標 | 單位 | 高壓?jiǎn)卧?/th> | 變壓器 | 低壓?jiǎn)卧?/th> |
|---|---|---|---|---|---|
| 1 | 額定電壓 | kV | 40.5 | 0.69 | |
| 2 | 額定容量 | KVA | 800-6300 | ||
| 3 | 額定電流 | A | 630 | 0 | 630-6300 |
| 4 | 額定開斷電流 | kA | 31.5 | 0 | |
| 5 | 額定短時耐受電流 | kA | 31.5 | 0 | 50 |
| 6 | 額定峰值耐受電流 | kA | 80 | 0 | 105 |
| 7 | 額定關合電流 | kA | 80 | 0 | |
| 8 | 工頻耐壓 | kV | 相間/相對地 95 真空/隔離斷口 118 | 高壓 85低壓5 | 2.5 |
| 9 | 雷電沖擊 | kV | 相間/相對地185 真空/隔離斷口215 | 200 | 8 |
| 10 | 箱體防護等級 | IP54 | IP54 | IP54 | |
| 11 | 噪聲水平 | dB | 55 | 55 | 55 |
| 12 | 內部電弧試驗 | kA/s | 20/1 |
Product Characteristics
箱體外殼采用冷軋板噴漆或噴塑，也可選用復合板、不銹鋼，使產品適用于戶外環境。
高防護等級結構設計，IP防護等級達到IP54。
變壓器散熱片敞開式安裝，自然通風散熱，杜絕通風風機性能不良引起的超溫跳閘缺陷。
變壓器與高壓開關分離，絕緣油質量不受影響，且高壓開關便于維護、檢修。
變壓器的油位計、氣體繼電器、壓力閥等裝置均敞開式安裝，能夠直接觀察變壓器運行狀況。
